系統解決方案整體工作原理拓撲圖
- 應用管理層
- 資訊管理層YunJCEMS-P能源管理系統
- 計量設備層
2019 YunJCEMS-P

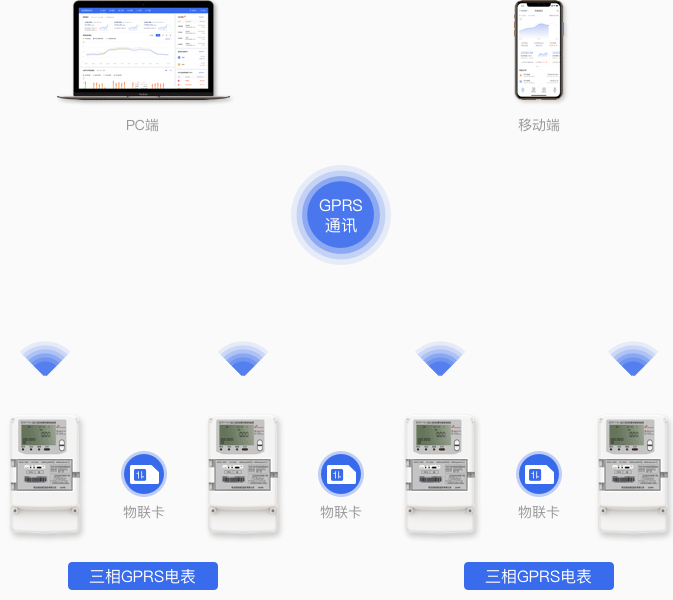

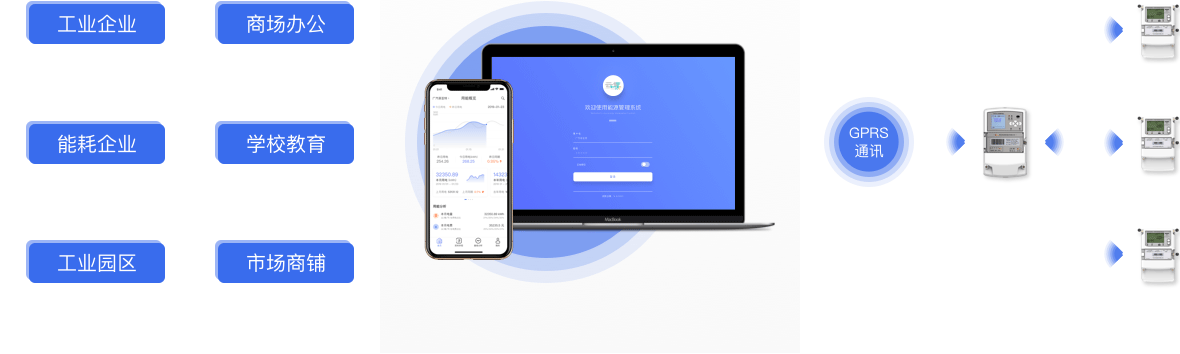

方案組成GPRS電能表和系統主站
通訊方式GPRS上傳伺服器
方案優勢無需佈線、快速安裝、安裝成本低、拓展性強
適合場所工廠、變電站測量點少、表計安裝位置分散

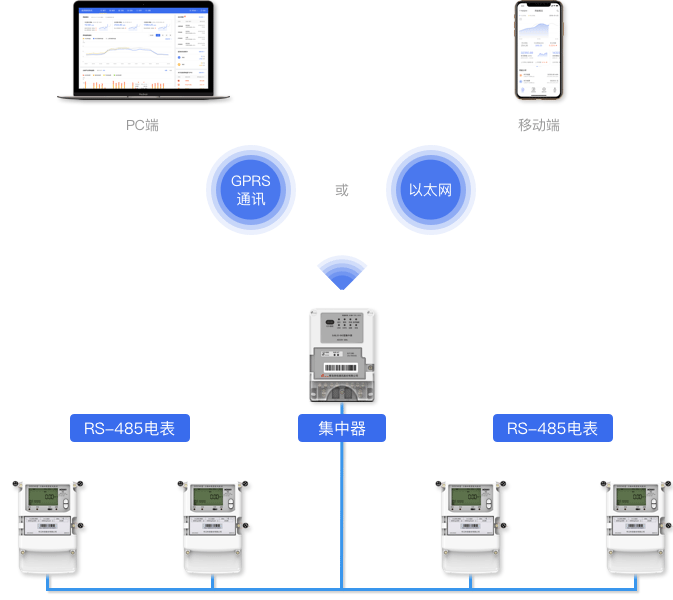

方案組成RS-485電能表、採集設備和系統主站
通訊方式集中器上行通道支援GPRS、乙太網等通訊方式；下行通道支援載波連接採集器轉RS-485通訊方式
方案優勢表計價格低、數據穩定性高、傳送速率快
適合場所住宅、工廠計量點多、表計集中安裝在電錶箱

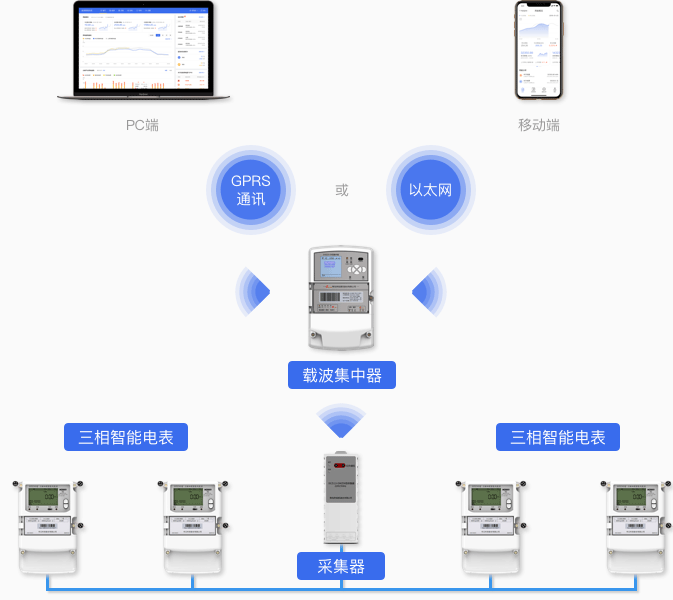

方案組成RS-485電能表、載波採集設備和系統主站
通訊方式集中器上行通道支援GPRS、乙太網等通訊方式；下行通道支援載波連接採集器轉RS-485通訊方式
方案优势無需佈線、快速安裝、改造成本低
適合場所現有表計改造項目、無線改造僅需添加採集器

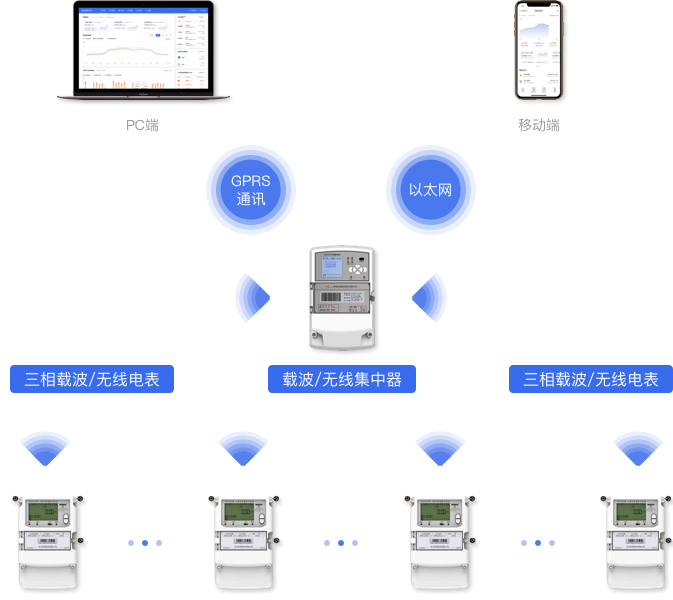

方案組成智慧電能表、採集設備和系統主站
通訊方式集中器上行通道支援GPRS、乙太網等通訊方式；下行通道支援載波、微功率無線通訊方式
方案優勢無需佈線、快速安裝、無線改造僅需添加採集器即可
適合場所現有表計改造項目

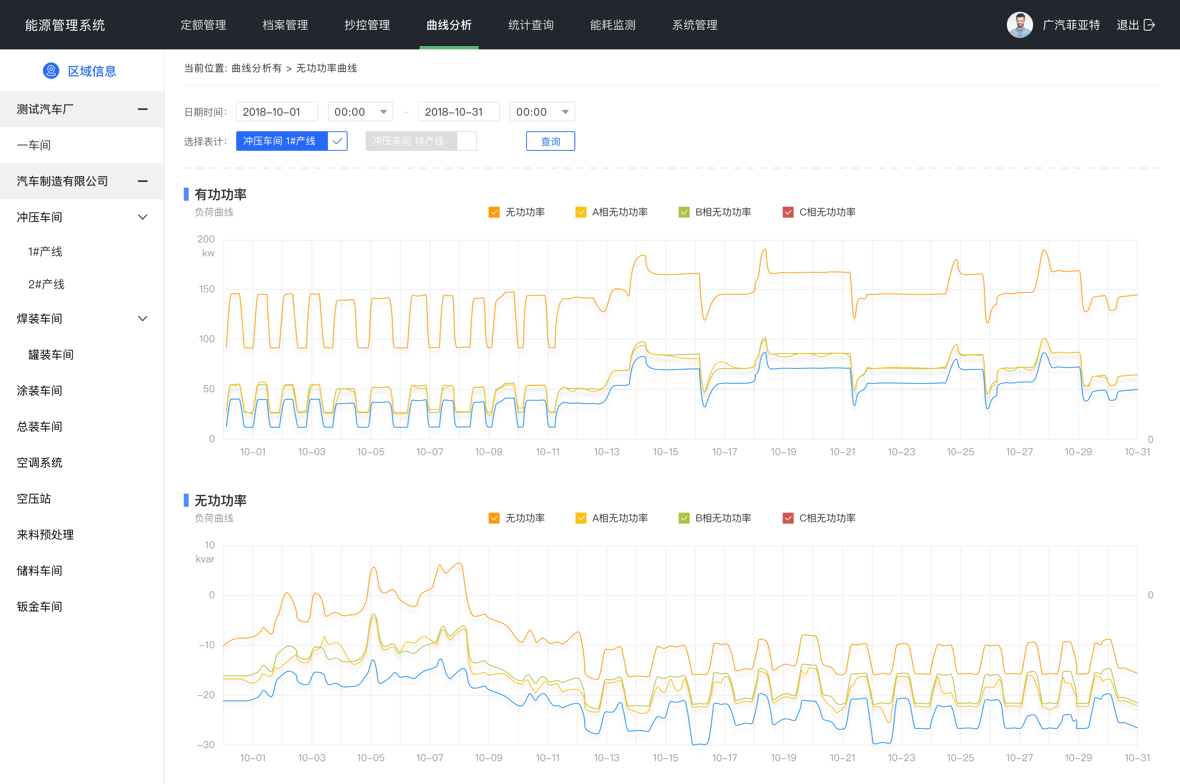

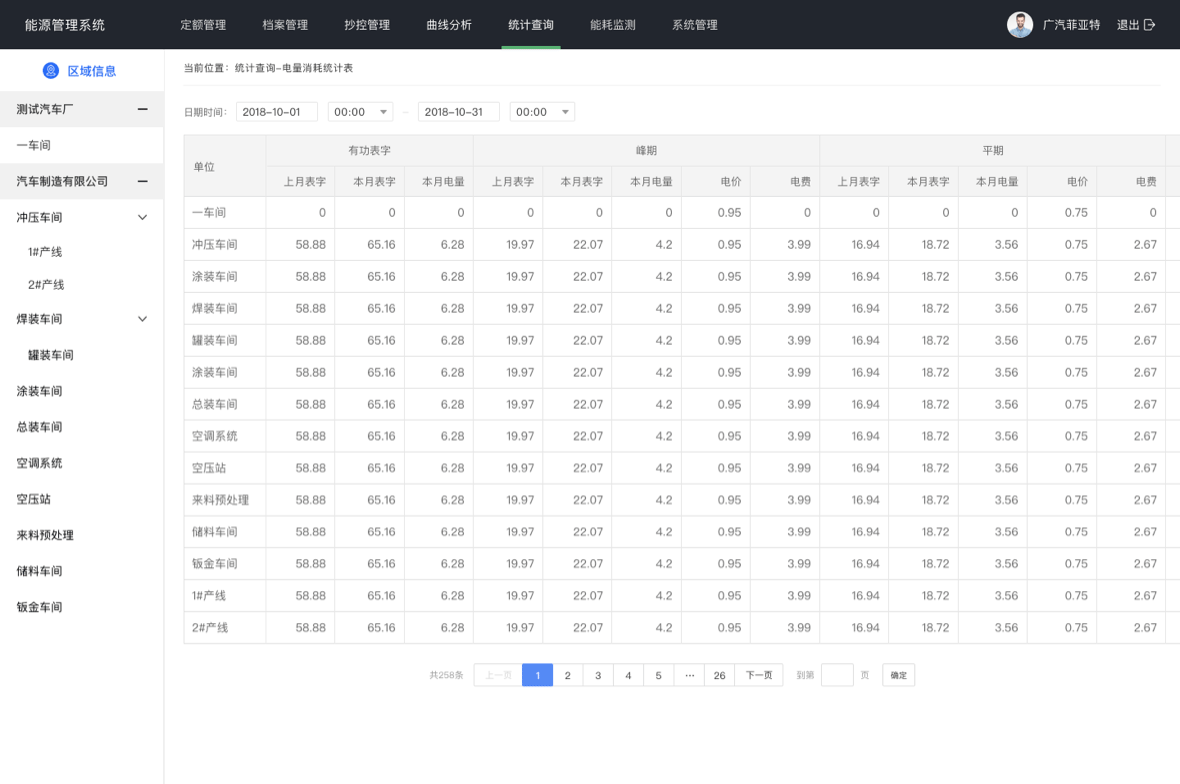

系統可展示即時數據、歷史數據，曲線豐富數據詳盡，抄讀數據項目覆蓋六類負荷曲線，提供報表下載，全面掌握企業能源供應與消耗狀況為企業節能降耗提供強大的數據支撐。
為使用者提供各設備用電尖峰平谷單複費電價計算方案，讓用戶清楚明白用能重點設備，做好用能規劃。

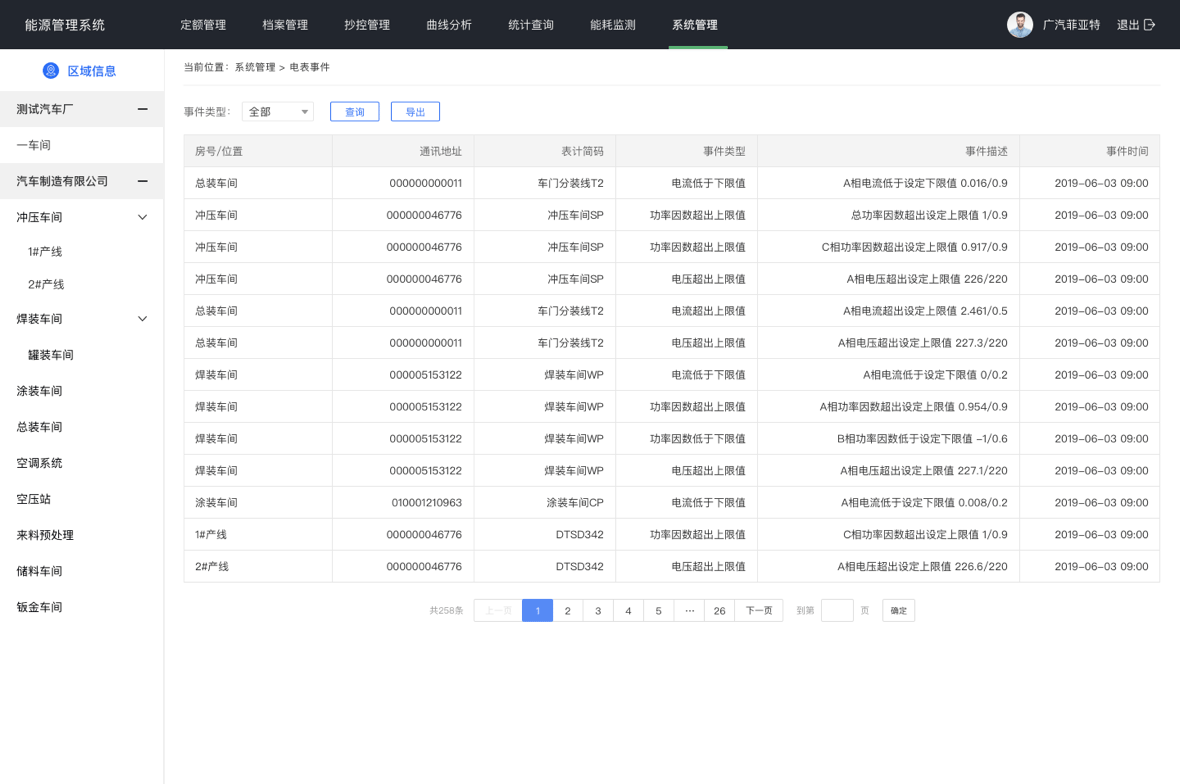

能源管理系統設置各項設備電流、電壓、功率因素、電量閥值，發現超過定時上報，可預警設備運行情況，避免異常問題發生。

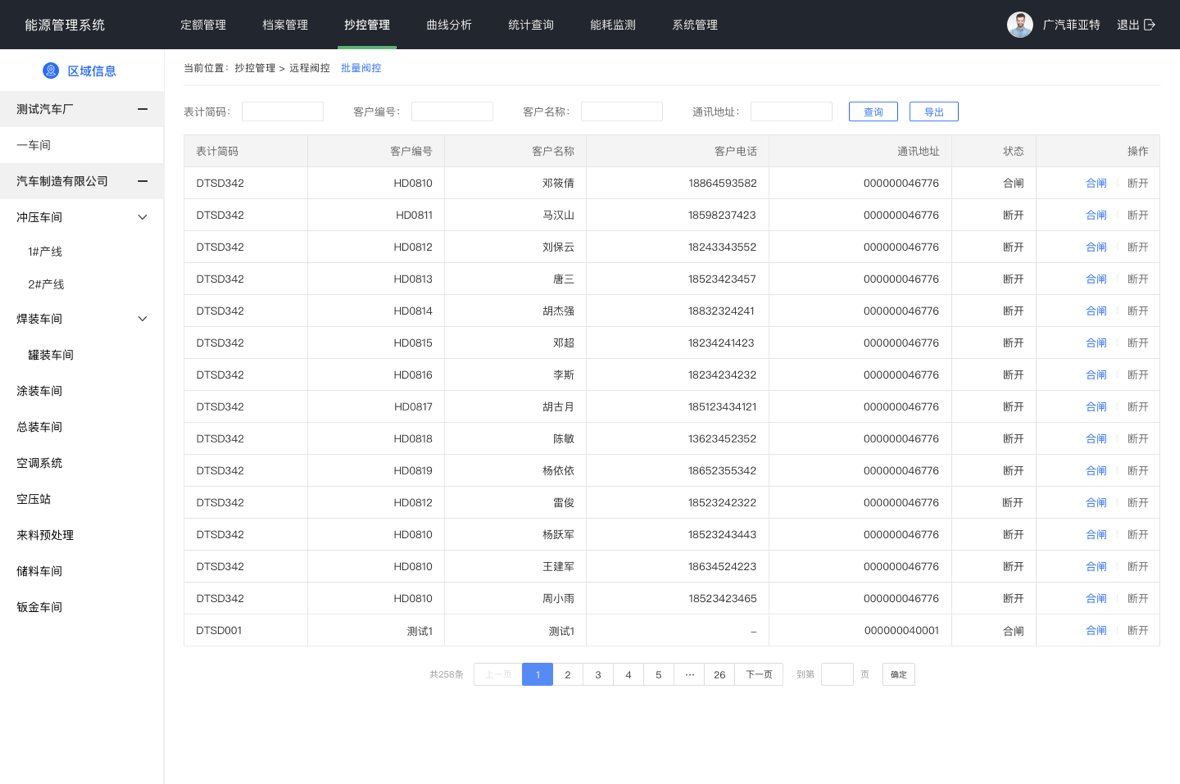

能源管理系統可以遠端批量遠端閥控電能表，根據不同時間手動開閘、合閘用電設備，無需到場控制。
項目地點湖南國家級經濟技術開發區
項目規模一期1078台智慧電錶
項目方案GPRS方案 + RS-485方案
項目特徵工廠設備安裝情況複雜：
1.有大型能耗設備多，計量點分散的情況；
2.同時有集中配電室電錶集中安裝的情況；
3.需按照尖峰平谷電價控制設備運行。
適用場景工廠設備分散、高壓電表
方案優勢安裝靈活、不受距離限制、管理方便
適用場景工廠配電室電錶集中安裝
方案優勢集中安裝、成本低
項目地點貴州省貴陽市清鎮市站街鎮
項目規模一期172台智慧電錶
項目方案RS-485方案
項目特徵 1 水泥企業能耗大；
2 需按照尖峰平谷電價控制設備運行；
3 大型生產設備電流大，需安裝互感器；
4 能源監測參數多；
5 生產安全係數高。
適用場景工廠配電室電錶集中安裝
方案優勢集中安裝、成本低、監測參數多

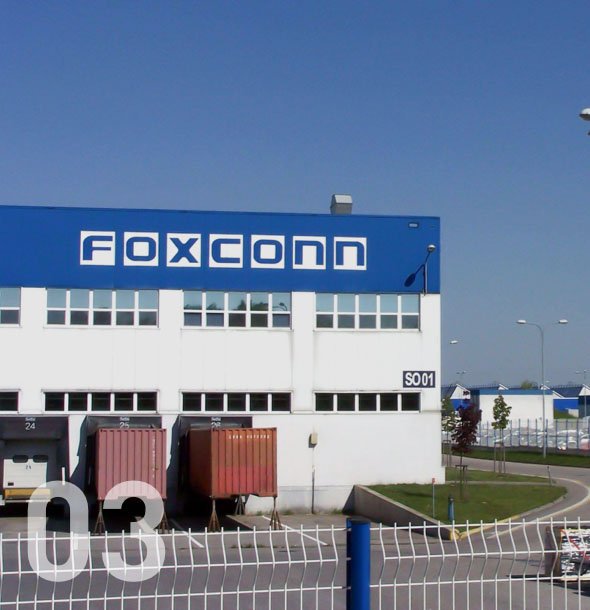

項目地點河南省鄭州航空港區
項目規模3174台智慧電錶、197台集中器
項目方案RS-485方案
項目特徵1管理樓宇多 2 管理設備類型多
3 電錶安裝類型多 4 需要開合閘控制
適用場景工廠配電室電錶集中安裝
方案優勢集中安裝、成本低、監測參數多

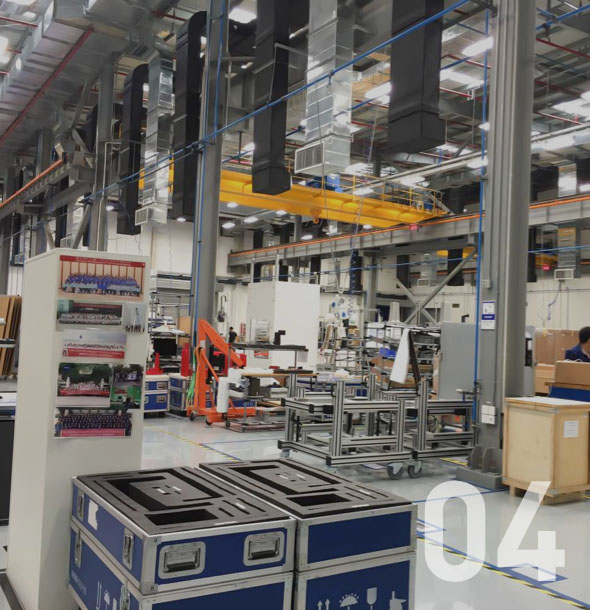

項目地點廣州保稅區保盈大道88號
項目規模602台智慧電錶、36台集中器
項目方案RS-485方案
項目特徵1 計量點多；
2 需要開合閘控制；
3 表計安裝面積有限。
適用場景工廠配電室電錶集中安裝
方案優勢集中安裝、成本低、監測參數多
項目地點浙江省衢州市衢江區大洲鎮
項目規模1356台單相電錶
項目方案電力載波方案
項目特徵1教學樓、宿舍樓管理；
2即時監控非工作時間的用電情況；
3電錶安裝點分散；
4需要開合閘控制。
適用場景物業公司、社區、教學樓、宿舍樓
方案優勢安裝靈活、不受距離限制、管理方便
項目地點西安市市中心5店
項目規模一期208台智慧電錶
項目方案GPRS方案
項目特徵市場多店管理，電錶分散安裝
適用場景工廠設備分散、高壓電表
方案優勢安裝靈活、不受距離限制、管理方便
